MS801 Prüfgerät für Lithium-Ionen-Batteriemodule

MS801 Prüfgerät für Lithium-Ionen-Batteriemodule

€9.890,00
Zu Produktinformationen springen
MS801 Prüfgerät für Lithium-Ionen-Batteriemodule
1/3

MS801 Prüfgerät für Lithium-Ionen-Batteriemodule

✓ MS801
€9.890,00

MwSt. enthalten

Auf Lager — Verpackt und innerhalb von 48 Std. versendet
SKU: MS801

Versicherter FedEx-Versand

Die Versandkosten werden vor der Zahlung angezeigt

100 % Passgarantie oder kostenloser Austausch

Kostenlose Kompatibilitätsprüfung per VIN anfragen.

Qualitätsversprechen

Original- und OEM-Teile, getestet und von geprüften Lieferanten bezogen.

Experten-Support per Chat oder E-Mail

Technischer Spezialist unterstützt Sie vor und nach dem Kauf.

Sichere und geschützte Zahlungen

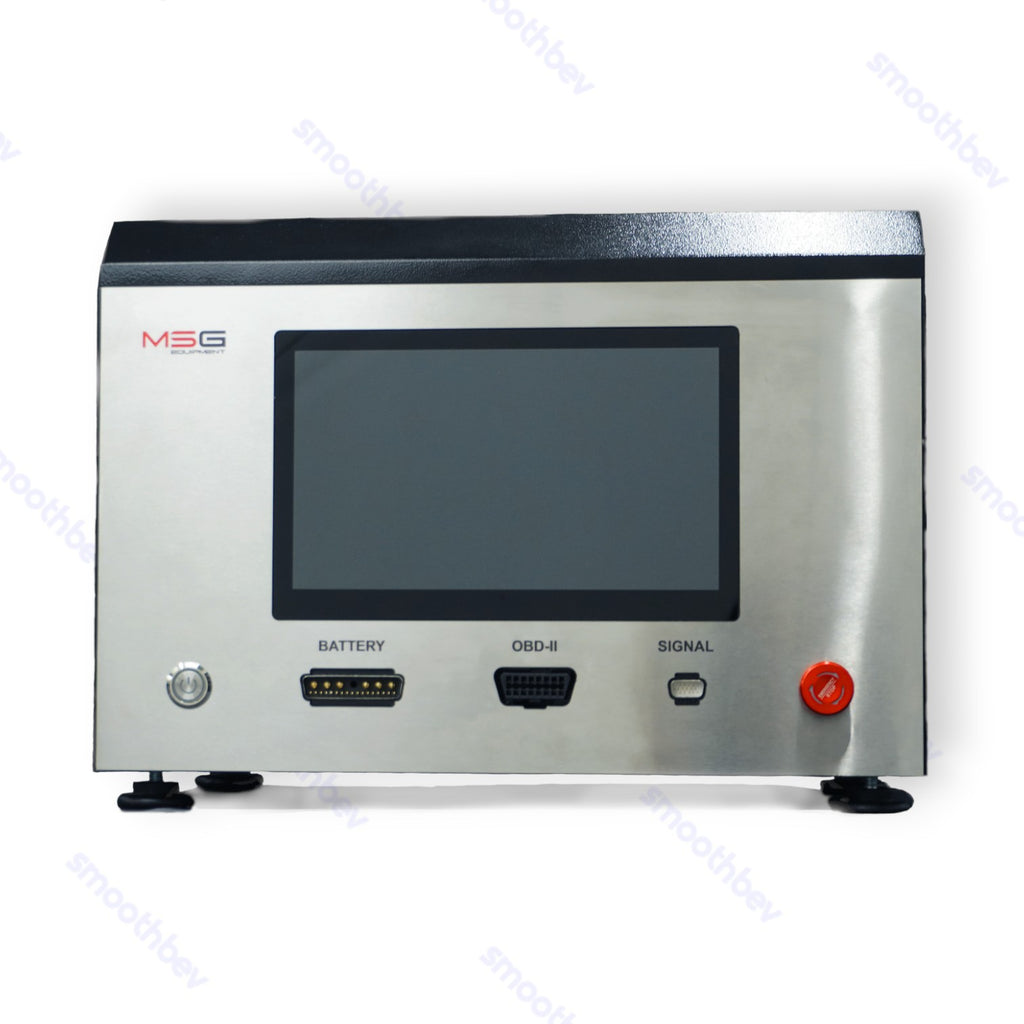

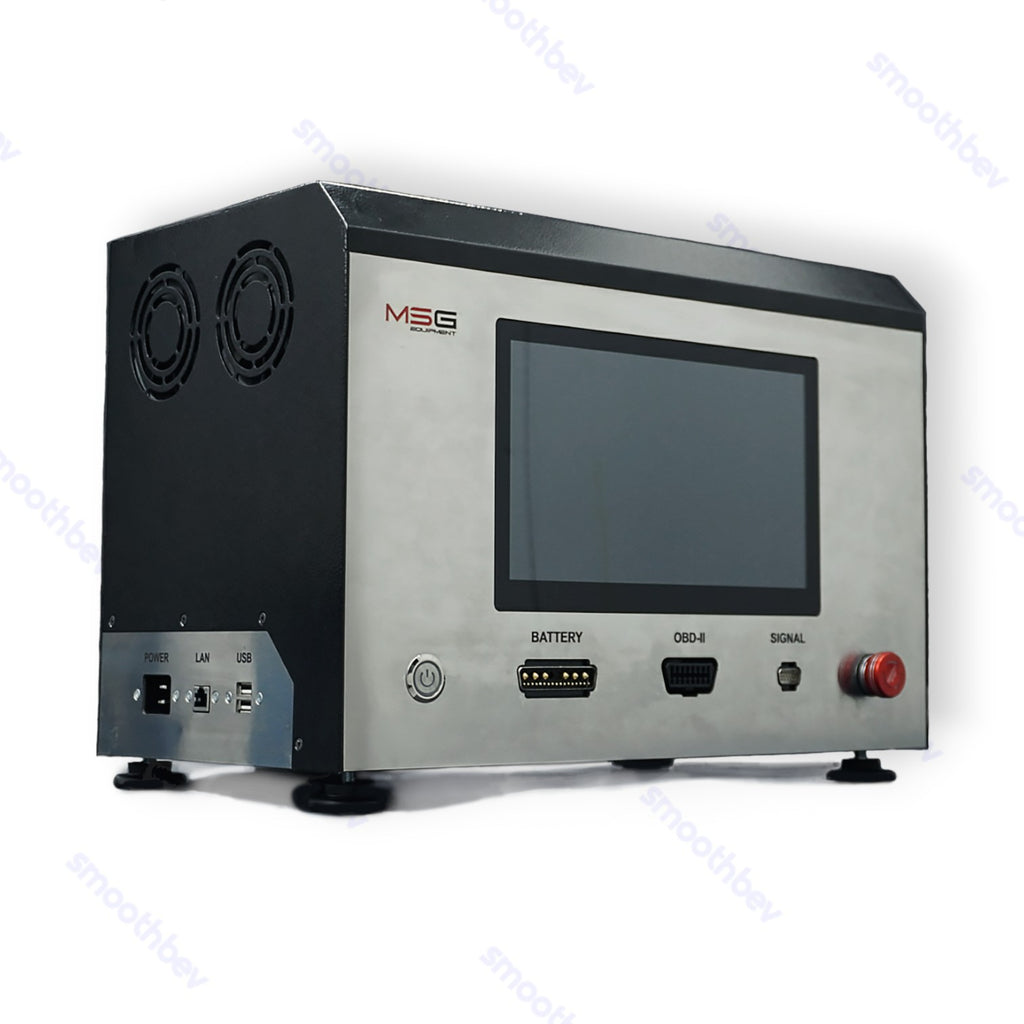

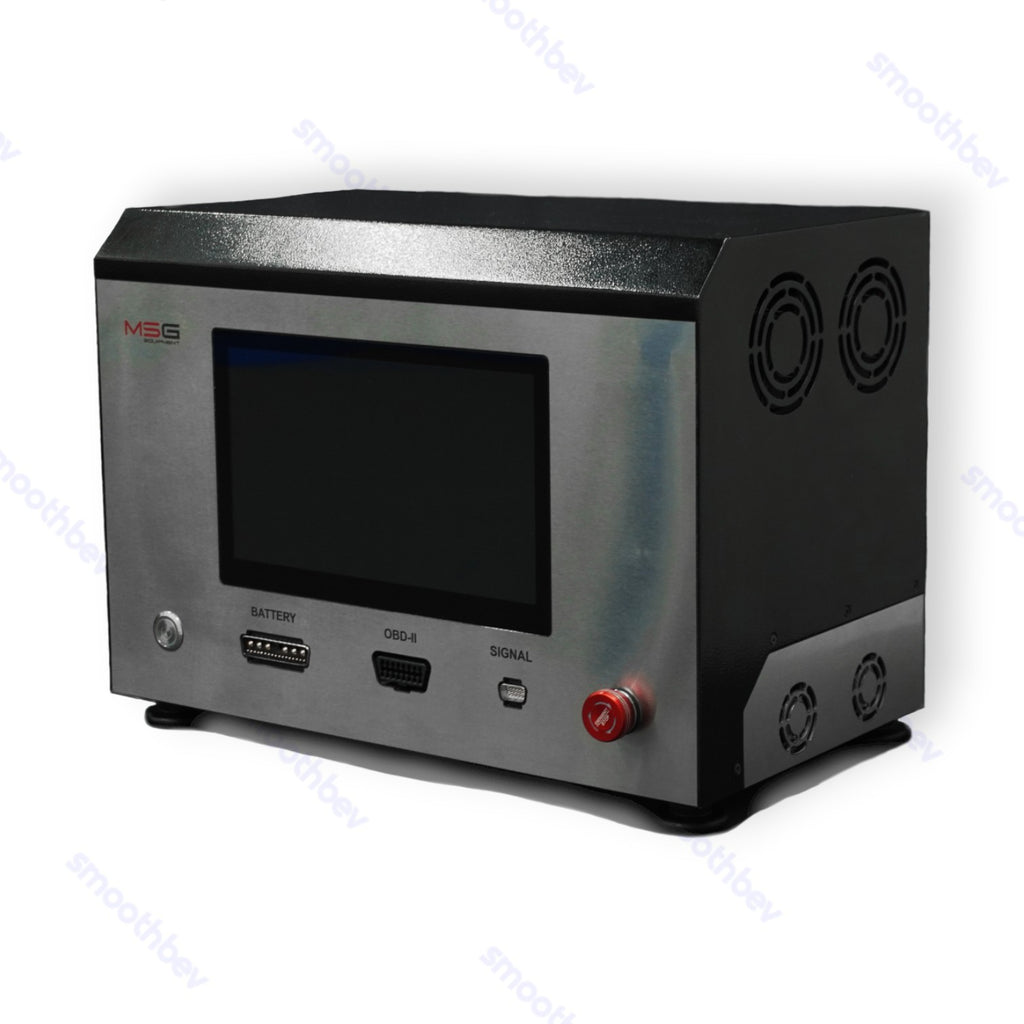

MS801 Prüfgerät zur Diagnose und zum Balancieren von Lithium-Ionen-Batteriemodulen

MS801 ist ein spezielles Prüfgerät für die Wartung und Diagnose von Lithium-Ionen-Modulen in Hochvoltbatterien von Elektro- und Hybridfahrzeugen. Es unterstützt Batterieeinheiten beziehungsweise Batteriemodule mit 2 bis 14 in Reihe geschalteten Li-Ionen-Zellen (bis zu 4,2 V pro Zelle) sowie mit 2 bis 16 LiFePO₄-Zellen.

Zum Funktionsumfang gehören das Laden, das Entladen mit Messung der tatsächlichen Kapazität, die Prüfung des Zellinnenwiderstands und aktives Balancieren über 16 Kanäle mit einem Strombereich von 0,05 bis 2 A. Das gleichzeitige Laden und Entladen von Zellen während des Balancierens verkürzt die Verfahrensdauer erheblich.

Bei der Kapazitätsmessung nutzt das MS801 ein regeneratives Entladeverfahren. Anders als herkömmliche Diagnosesysteme, die die gespeicherte Energie als Wärme abgeben, speist das MS801 sie in das Stromnetz zurück. Das reduziert den Gesamtenergieverbrauch und senkt die Betriebskosten.

Für die Kommunikation mit dem Batteriemanagementsystem (BMS) verfügt das Prüfgerät über Schnittstellen für CAN und RS485. Über den OBDII-Anschluss lassen sich außerdem Diagnosegeräte anschließen, um Daten aus dem Batterie-BMS auszulesen.

Alle Prüfergebnisse werden automatisch im internen Gerätespeicher abgelegt und können mit spezieller Software am PC ausgewertet werden. Die Software ermöglicht zudem die Erstellung von Diagnoseberichten im PDF-Format.

Das Prüfgerät lässt sich über das integrierte Display oder aus der Ferne über einen Webbrowser auf Laptop, Tablet oder Smartphone bedienen.

Eigenschaften

  • Kompakte Abmessungen.
  • Automatischer Diagnosemodus mit individuell konfigurierbaren Prüfabläufen.
  • Hohe Lade- und Entladeströme.
  • Regeneratives Entladen mit Energierückspeisung in das Stromnetz.
  • Prüfung des Zellinnenwiderstands.
  • Fernsteuerung über einen Webbrowser.
  • Spezielle Anschlusskabel für Batteriemodule mit nicht zerlegbarem Formgehäuse (optional).
  • Anschluss von Diagnosegeräten über OBDII.
  • Erstellung von Diagnoseberichten im PDF-Format.
  • Kostenlose Software-Updates.

Technische Daten

Garantie 24 Monate
Versorgungsspannung, V 230
Leistungsaufnahme, kW 2,2
Software-Update Verfügbar
Unterstützte Datenbusse CAN, RS485
Anschluss des Diagnosegeräts OBDII
Bedienung Über das Touchscreen-Display oder aus der Ferne im lokalen Netzwerk
Speichern von Diagnoseergebnissen Verfügbar
Drucken von Diagnoseergebnissen Über spezielle Software möglich
Internetverbindung Ethernet, Wi-Fi
Breite, m 0,44
Tiefe, m 0,27
Höhe, m 0,32
Gewicht, kg 20
Ladestrom, A Bis zu 60
Entladestrom, A Bis zu 70
Stromversorgung Einphasiges Stromnetz
Maximale Rückspeiseleistung, kW 1,75
Maximale Batteriemodulspannung, V 59
Anzahl der in Reihe geschalteten Zellen (LiFePO₄) 2 bis 16
Energierückspeisung beim Entladen Ja
Anzahl der in Reihe geschalteten Zellen (Li-Ion, 4,2 V) 2 bis 14
Spitzenstrom bei der Prüfung des Zellinnenwiderstands Bis zu 120 A (Prüfdauer 250 ms)
Anzahl der Balancierkanäle 16
Balancierstrom (Laden, Entladen), A 0,05 bis 2
Maximale Balancierspannung, V 4,2
Sprache der Benutzeroberfläche ENG



⚠️Warnung! Falsche Prüfeinstellungen können das geprüfte Batteriemodul dauerhaft beschädigen.⚠️

⚠️ Sicherheitshinweis

  • Beachten Sie stets die Hochspannungssicherheitsprotokolle
  • Verwenden Sie isolierte Werkzeuge
  • Befolgen Sie alle hersteller- und EV-spezifischen Richtlinien bei der Wartung elektrischer Komponenten

Weitere Details

Hersteller: MSG

Material:

OE-Teilenummern:

  • MS801

Details:

Kg: 20.0

Verpackung in cm: x x (L x W x H)
